概述
HZH-DDJ-S-CM系列激光物位仪，是海郅翰®自主研发针对矿山溜井及筒仓计量的新型测距设备，具备精确高、响应快、量程大、非接触测量等优势。产品经过国家仪器仪表安全监督检验站检验认可，符合国家标准，防爆标志为ExdIIBT4/ExdibIICT6 GB’，省计量科学研究院计量认证并取得激光物位仪软件著作专利。专利号：2018SR005237。用户可按规定选用本产品应用于相应爆炸性危险场所。
激光物位仪是新一代的测距设备，功能强大、坚固耐用，为工业测量市场设计,该设备拥有许多卓越的性能，是一种当前较为先进的经济型实时监测系统，具有优异的测试精度和极高的稳定性，实现了精确、无接触式和不间断地长距离测距。测量光束发散角小、方向性好；量程大、测距远、盲点小；不受介质温度影响。不受环境温度而变化；
应用
1.铜矿、铁矿矿山溜井
2.矿井筒仓
电气参数
|
工作距离 |
0.001~240m(室内) 0.001~200m（室外） |
|
分辨率 |
1mm |
|
精度 |
±1mm |
|
频率 |
≤10HZ可调 |
|
最小响应时间 |
100ms |
|
工作电压、电流 |
24VDC四线制 测量时电流为200mA 辅助加热时的最大电流为0.7A。 |
|
保护电路 |
电路反接保护 |
|
内置防雷 |
1.5 KV |
|
内置温度监测模块 |
温度监测区间 -40℃~125℃ |
|
数字量输出 |
高低位报警可编程开关量输出（无源） 触点容量3A RS485串口通信 |
|
模拟量输出 |
4~20mA电流 |
|
激光器发射功率 |
＜1mW |
|
过程连接及电气接口连接尺寸 |
过程连接G1’1/2或订制法兰连接 电气接口M20*1.5*2 |
|
防爆等级 |
ExdIIBT4/ ExdibIICT6 GB |

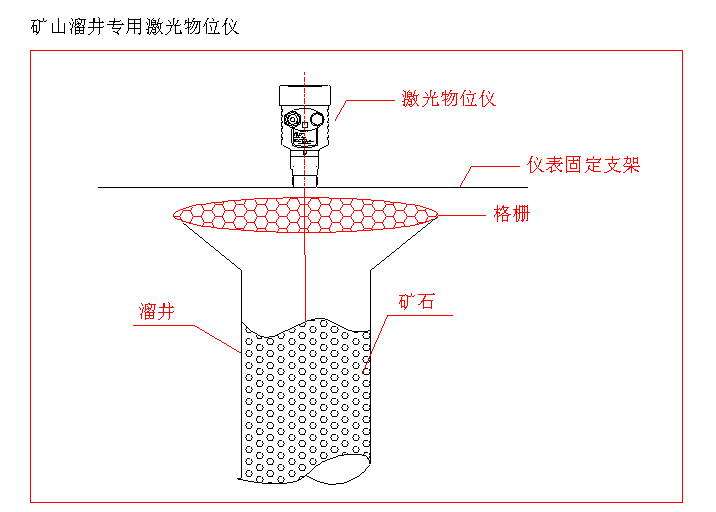

产品外观图及安装图
